B站 iPad 端的迷之滑动交互是如何实现的？

作为一个 Bilibili 的重度用户，同时也是 iPad 的重度用户，我的日均使用时间已经到了 3.5 个小时。相比于可能被官方更加看重的使用推荐序的首页，反而是传统的时间序的关注 tab 更适合我个人的口味。然而在 iPad 上，关注 tab 的 scrollView 有一个奇怪的交互。

IMG_C816F6BEF338-1

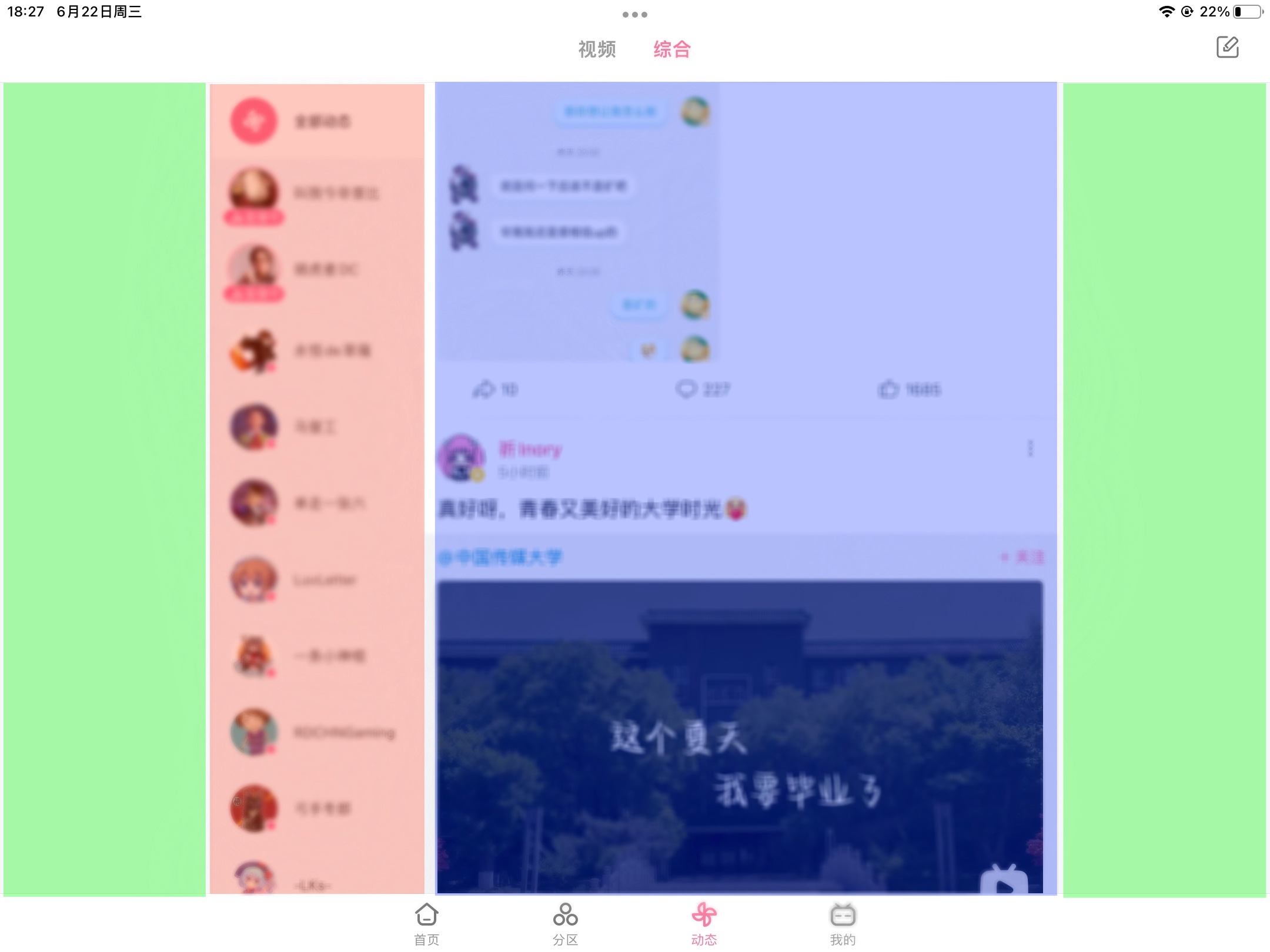

图中红色标记的部分是被关注的 up 主们，点击可以在蓝色部分显示对应 up 主的动态详情。理所当然，红蓝两个部分都是支持纵向滑动的 scrollView。然而在第一次看到这样的界面时，我深深鄙视了b站 UI 设计的水平，完全没有利用更宽的屏幕显示出更多的有效内容，而是在两边留了无意义的空间。然而奇怪的地方在于，看似是两边留白的绿色，在使用手指拖动时却能带动蓝色区域滑动。本文并非讨论这种交互的优劣或是设计出发点，只是从技术角度讨论该如何实现这种交互。

猜想一：蓝色区域与绿色区域同属一个 scrollView

最先想到，也是最容易实现的方式就是使用一点障眼法：让 scrollView 的内容只显示在屏幕中部，同时调整 scroll Indicator 的位置，使其位于合适的位置。一种简单的实现方式如下：

override func viewDidLoad() {
  super.viewDidLoad()

  let scrollView = UIScrollView()
  view.addSubview(scrollView)
  // scrollView 占据全部空间
  scrollView.snp.makeConstraints { make in
      make.edges.equalToSuperview()
  }

  // scrollView 只能纵向滑动
  scrollView.contentLayoutGuide.snp.makeConstraints { make in
      make.width.equalTo(scrollView.frameLayoutGuide.snp.width)
  }

  let stackView = UIStackView()
  stackView.axis = .vertical
  stackView.spacing = 5
  scrollView.addSubview(stackView)
  stackView.snp.makeConstraints { make in
      make.top.bottom.centerX.equalTo(scrollView.contentLayoutGuide)
  }

  let cellWidth: CGFloat = 800
  for i in 0...100 {
      var config = UIListContentConfiguration.cell()
      config.text = i.description

      let cell = UIListContentView(configuration: config)
      cell.backgroundColor = .lightGray
      cell.snp.makeConstraints { make in
          make.height.equalTo(44)
          make.width.equalTo(cellWidth)
      }

      stackView.addArrangedSubview(cell)
  }

  // 调整 verticalScrollIndicatorInsets 使 scrollIndicator 位于合适位置
  scrollView.verticalScrollIndicatorInsets.right = (view.bounds.width - cellWidth) / 2
}

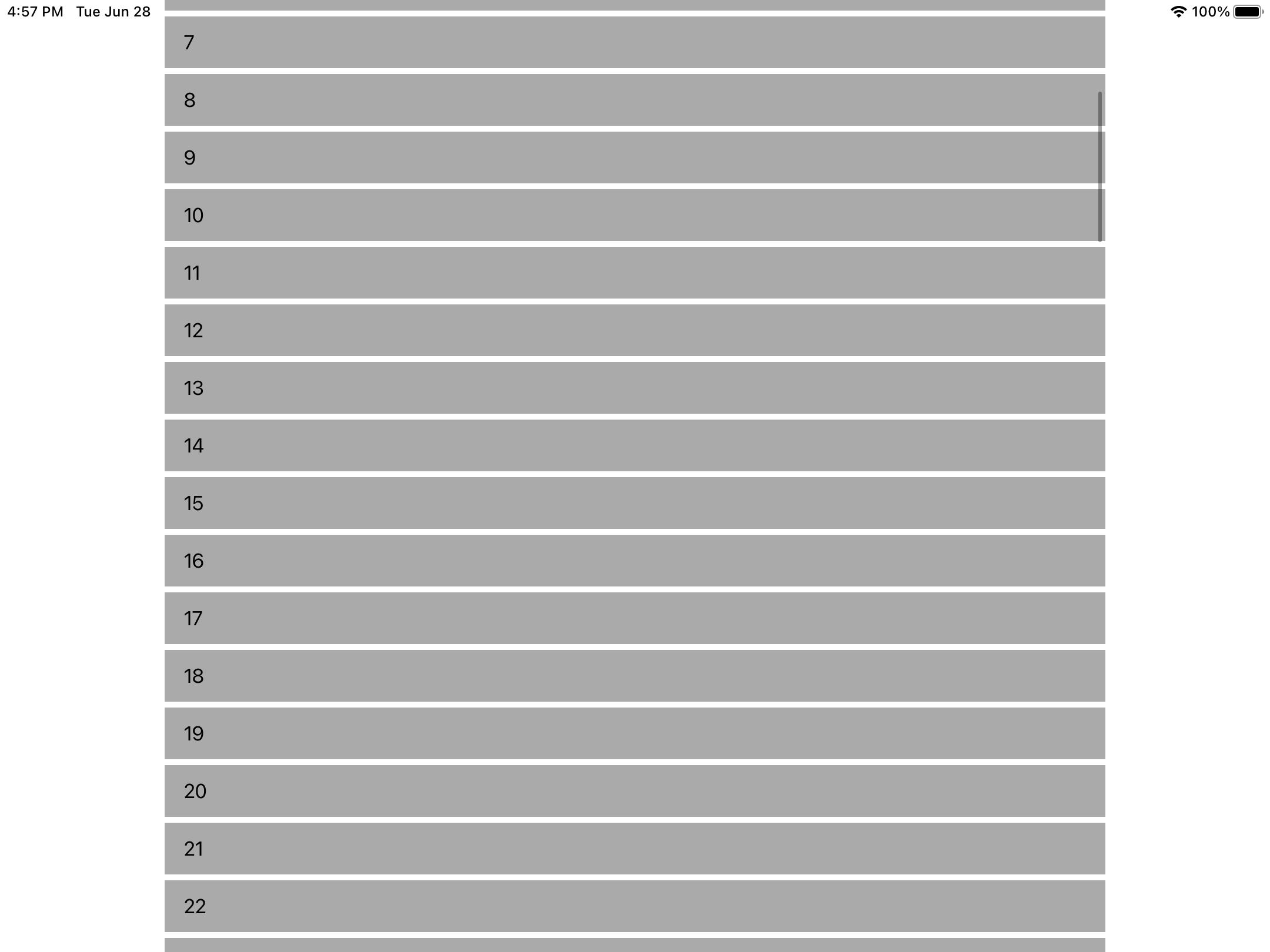

实现出来的效果：

custom_impl_1

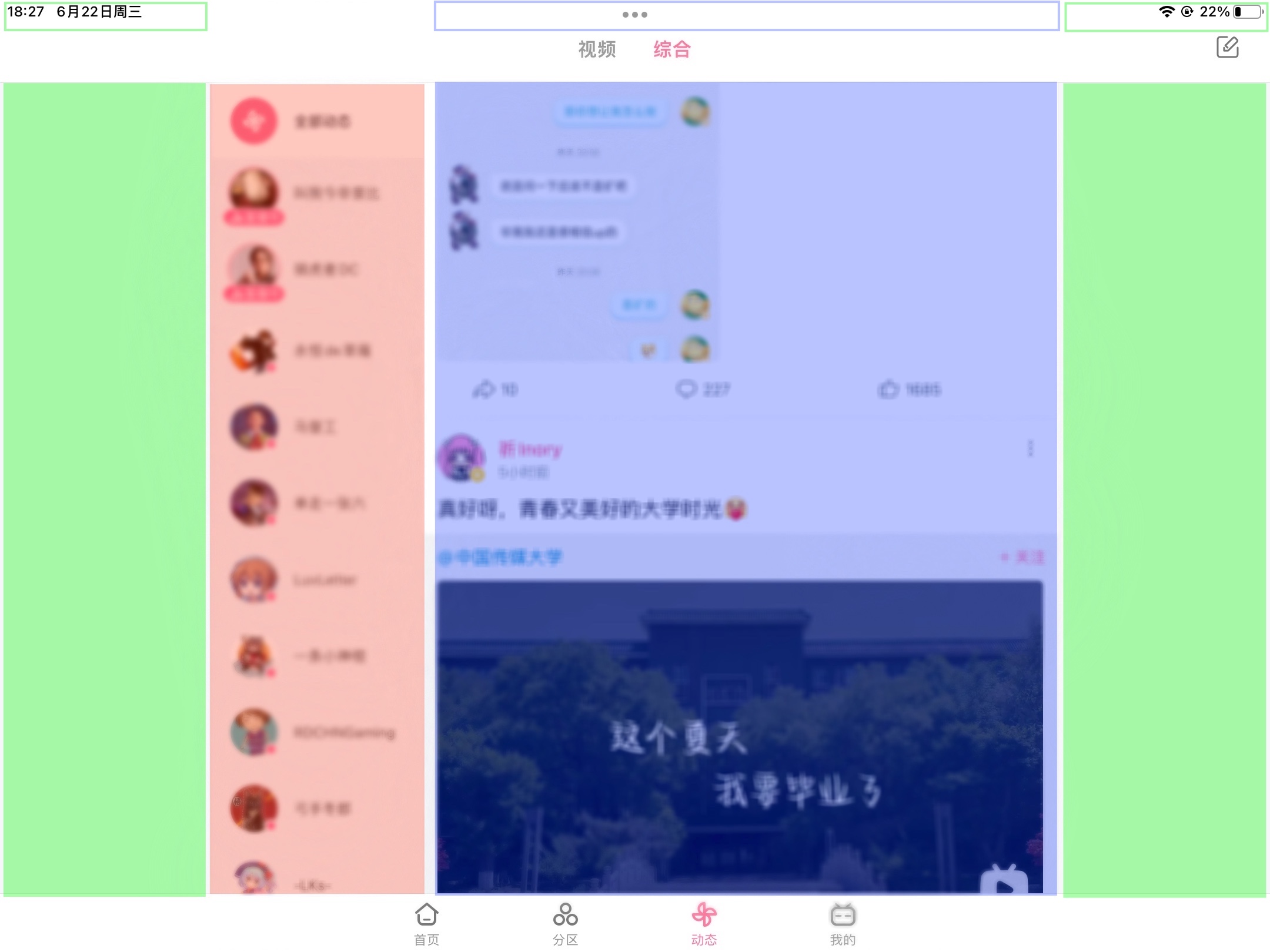

这种方式确实可以实现对应的效果，但可以确定B站客户端没有使用这种方式，从一个细节就能看出。熟悉 iOS 系统交互的都了解，默认情况下点击 scrollView 对应纵向位置顶部的状态栏可以让 scrollView 回到顶部。然而点击图中顶部状态栏绿框部分不能回到顶部，点击蓝框部分却可以，这表明 scrollView 的大小确实只有蓝色区域，并非整个屏幕大小。（点击状态栏滑动到顶部的交互可以很容易地通过 UIScrollView.scrollToTop 属性开关，想做到部分区域开关却并不容易。）

IMG_C816F6BEF338-2

猜想二：修改 touch 事件的传递

既然确认了 scrollView 的大小，就能看出实际上的触摸是在 scrollView 之外的，自然而然怀疑的对象就变成了 touch 事件的传递过程。那么能否通过修改 touch 事件的传递实现相应的效果呢？

最容易想到的思路是通过修改 scrollView 的 superview，重写其 hitTest:withEvent: 方法，当触摸发生在 superview 自身而不是其他 subview 上时，返回指定的 scrollView。

class ExpandableView: UIView {
    var expandedView: UIView?

    override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
        let originalView = super.hitTest(point, with: event)
        if let expandedView = expandedView, originalView == self {
            return expandedView
        }
        return originalView
    }
}

测试证明，可以实现对应效果。

知其所以然

这种方式确实可以实现效果，那么为什么可以呢？

按照苹果官方文档的描述，hitTest:withEvent: 方法的系统实现应该如下：

func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
    guard isUserInteractionEnabled && !isHidden && alpha > 0.01 else {
        return nil
    }

    guard self.point(inside: point, with: event) else {
        return nil
    }

    for subview in subviews.reversed() {
        let convertedPoint = subview.convert(point, from: self)
        if let hitTestView = subview.hitTest(convertedPoint, with: event) {
            return hitTestView
        }
    }

    return self
}

按照此实现推断，如果我们按照上述方式重写 scrollView 的 superview 的 hitTest:withEvent: 方法，原本应该是 superview 自身处理的 touch 事件全部被我们指定的 expandedView 处理了，自然在 superview 上滑动得到的结果就是 scrollView 滑动。

既然 touch 事件被传递给了 tableView，为什么点击 superview 不会触发 cell 的点击呢？

答案其实也很简单，虽然我们重写了 superview 的 hitTest:withEvent: 方法，但 tableView 还是维持系统默认行为。从 tableView 的视角来看，点击的位置其实是发生在自身之外，因此其 pointInside:withEvent: 还是按照默认行为返回 false，自然其上的任何事件都不会触发。重写方法添加 log 也可印证这种猜想。

// 点击 tableView 左侧
point(inside:with:) point: (-50.0, 100.0) return: false
point(inside:with:) point: (-50.0, 100.0) return: false
point(inside:with:) point: (-50.0, 100.0) return: false

// 点击 tableView 右侧
point(inside:with:) point: (911.5, 126.0) return: false
point(inside:with:) point: (911.5, 126.0) return: false
point(inside:with:) point: (911.5, 126.0) return: false

// 点击 tableView
point(inside:with:) point: (89.5, 62.5) return: true
point(inside:with:) point: (89.5, 62.5) return: true
point(inside:with:) point: (89.5, 62.5) return: true
point(inside:with:) point: (89.5, 62.5) return: true
point(inside:with:) point: (89.5, 62.5) return: true
point(inside:with:) point: (89.5, 62.5) return: true

拓展一下

虽然在大部分情况下我们都可以依靠系统的默认行为实现交互，但在一些特殊场景时还是需要做一些对应修改。

增加/缩小某些 view 的有效范围

既然 hitTest:withEvent: 方法内部是使用 pointInside:withEvent: 方法判断，那么重写 pointInside:withEvent: 方法自然可以变化 view 的有效范围，甚至到 view 的边界之外。

class FooView: UIView {
    var exInsets = UIEdgeInsets.zero

    override func point(inside point: CGPoint, with event: UIEvent?) -> Bool {
        let expandedBounds = bounds.inset(by: exInsets)
        return expandedBounds.contains(point)
    }
}

需要注意三点：

exInsets 的正值代表边界内缩，也即触摸事件的有效范围减小，反之则是增大
需要注意与 sibling views 之间的关系，从 hitTest:withEvent: 的默认实现可以看出，排在 subviews 数组后面（即位置更高）的 view 优先响应，如果有效范围扩大到与 sibling view 相交，要考虑响应顺序。
即使扩大一个 view 的范围也不能扩大到 superview 的边界之外，因为 superview 自身就不会响应边界之外的 touch 事件，除非也对应地扩大 superview 的范围。

实现一个 view 不响应触摸事件，却不影响其 subviews

有时候可能会遇到的情况是，给一个指定的 view 添加蒙层，而其上的 button 不添加。因此蒙层 view 自身不响应事件，其 subviews 却需要响应。通过重写蒙层 view 的 hitTest:withEvent: 方法也能很容易地实现这种效果。

override func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView? {
    guard let hitTestView = super.hitTest(point, with: event), hitTestView != self else {
        return nil
    }
    return hitTestView
}
